SPT6300/D
Identificatie
- Artikel nummer
- SPT6300/D
- Omschrijving

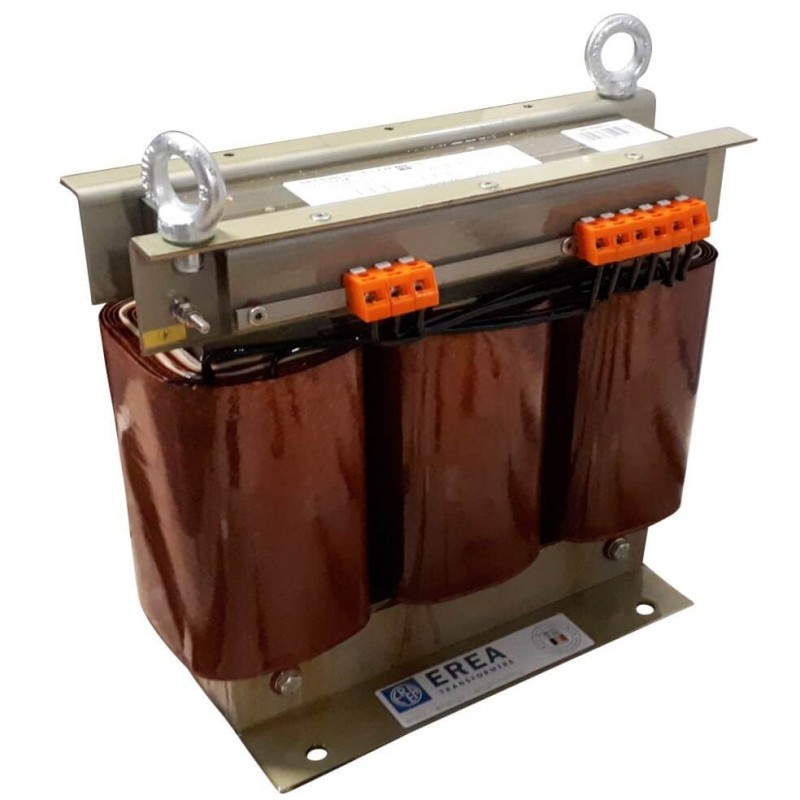

- Driefase beschermingstransformator - IP00 - Upri 400V ∆ // Usec 230V ∆ - 400V Y+N - Vermogen 6300VA
- Code
- 1734
- EAN code
- 5414503105233
- Merk
- EREA
- Type
Elektrische eigenschappen
- Spanningsval (dU%)
- 2,8 %.
- Rendement (%)
- 96 %.
- Pcu (W)
- 168 W
- Po (W)
- 89,5 W
- Vermogen (VA)
- 6,3 kVA
- Diëlektrische vastheid (Vac)
- 4500 Vac
- Diëlektrische vastheid t.o.v. de massa (Vac)
- 2500 Vac
- Spanning Primair (Vac)
- 3x 400 Vac ∆
- Spanning Secundair (Vac)
- 3 x 230 Vac ∆ -- 3x 400 Vac Y+N
Algemene eigenschappen
- Toepassing
- Voor industriële toepassingen
- Beschermingsklasse
- Voorbereid voor beschermingsklasse I
- Temperatuursklasse
- B
- IP graad
- IP00
- Normen
- EN 60742
EN 61558-2-4 - Max. omgevingstemperatuur Ta (°C)
- 40 °C
Mechanische eigenschappen
- Primaire aansluiting
- Schroefklemmen 4 mm²
- Secundaire aansluiting
- Schroefklemmen 4 mm²
- Afmeting A x B x C (mm)
- 360 mm x 175 mm x 310 mm
- Afmeting D (mm)
- 240 mm
- Afmeting E (mm)
- 145 mm
- Afwerking
- Onder vacuüm en onder druk geïmpregneerd
- Massa (kg)
- 52,6 kg
- Φ (mm)
- 11 mm
Opties
- Optie Demper (accessoire)
- SILENT BLOCK 20
- Optie Behuizing IP20 (accessoire)
- U 222752
- Optie Behuizing IP23 (accessoire)
- K23EI300/005
- Op aanvraag
- Beschermingsklasse II
Beschermingsgraad IP23, IP44 en IP65
Andere spanningen en andere vermogens
Zig-Zag schakelgroepen
Aansluitingen met contactdozen en met netsnoeren
Met smeltzekeringen
Met elektrostatische schermen
Behandeling voor tropenbestendigheid
Dimensionering

Elektrisch schema

Aansluitschema


Symbool
