EFSP 160

Identificatie

Artikel nummer

EFSP 160

Omschrijving

Eenfase beschermingstransformator - IP54 - Upri 230-400V // Usec 2x 0-115V - Vermogen 160VA

Code

2066

EAN code

5414503003539

Merk

EREA

Type

Scheidingstransformator

Elektrische eigenschappen

Spanningsval (dU%)

7,2 %.

Rendement (%)

89 %.

Pcu (W)

12,2 W

Po (W)

8 W

Vermogen (VA)

160 VA

Diëlektrische vastheid (Vac)

4500 Vac

Diëlektrische vastheid t.o.v. de massa (Vac)

-

Kortsluitspanning Ucc (%)

7,6 %.

Spanning Primair (Vac)

230-400 Vac

Spanning Secundair (Vac)

2x 115 Vac

Algemene eigenschappen

Toepassing

Alle toepassingen

Beschermingsklasse

Klasse II

Temperatuursklasse

E

IP graad

IP54

Normen

EN 61558-2-4
EN 60742

Max. omgevingstemperatuur Ta (°C)

40 °C

Mechanische eigenschappen

Primaire aansluiting

Schroefklemmen 4 mm²

Secundaire aansluiting

Schroefklemmen 4 mm²

Afmeting A x B x C (mm)

95 x 80 x 133 mm

Afmeting D (mm)

70 mm

Afmeting E (mm)

56 mm

Afwerking

Onder vacuüm ingegoten met kunsthars

Massa (kg)

3 kg

Φ (mm)

4,5 mm

Opties

Optie Behuizing IP20 (accessoire)

-

Optie Behuizing IP23 (accessoire)

-

Op aanvraag

Andere spanningen en andere vermogens
Aansluitingen met geïsoleerde draden en met netsnoeren
Aansluitingen met kabeltongen FAST-ON 4,8 x 0,5 mm
Met smeltzekeringen
Met elektrostratische schermen

Dimensionering

Elektrisch schema

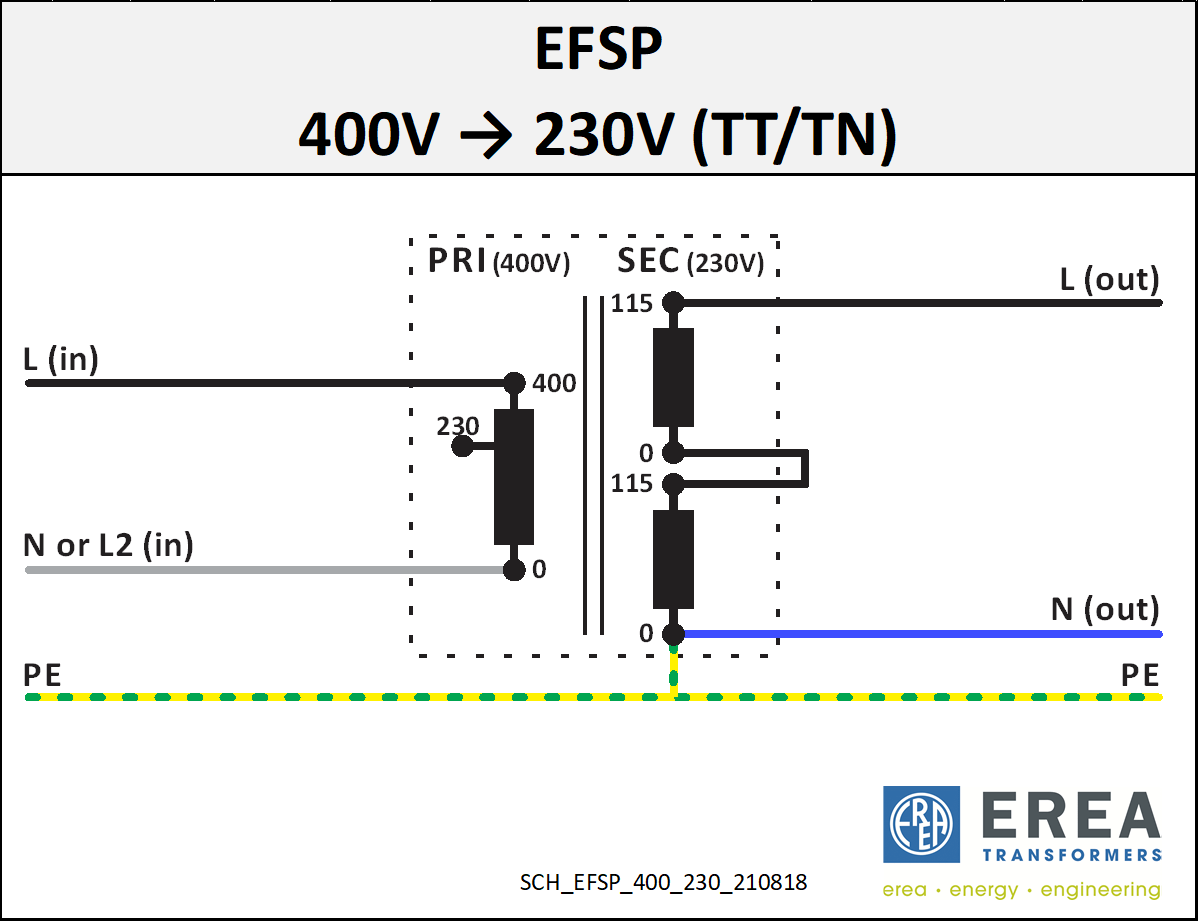

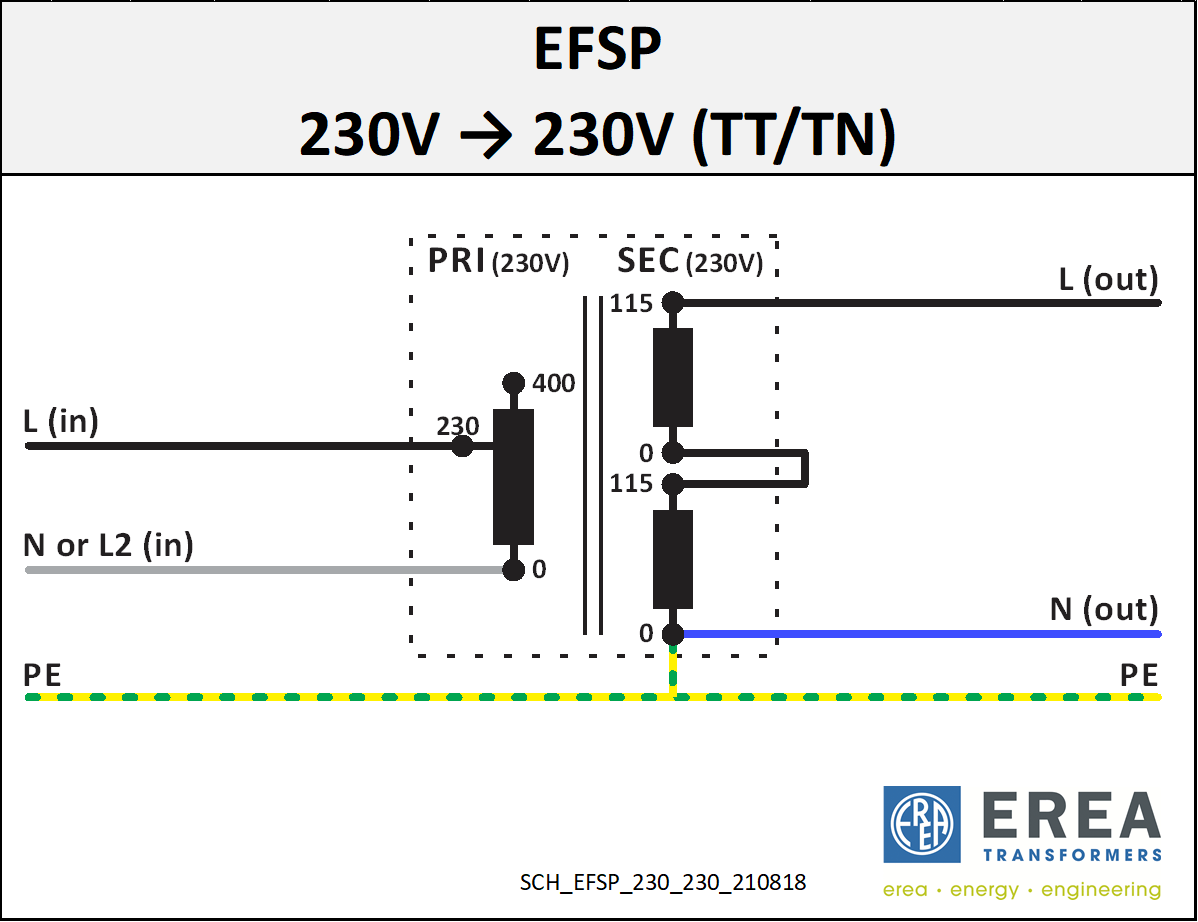

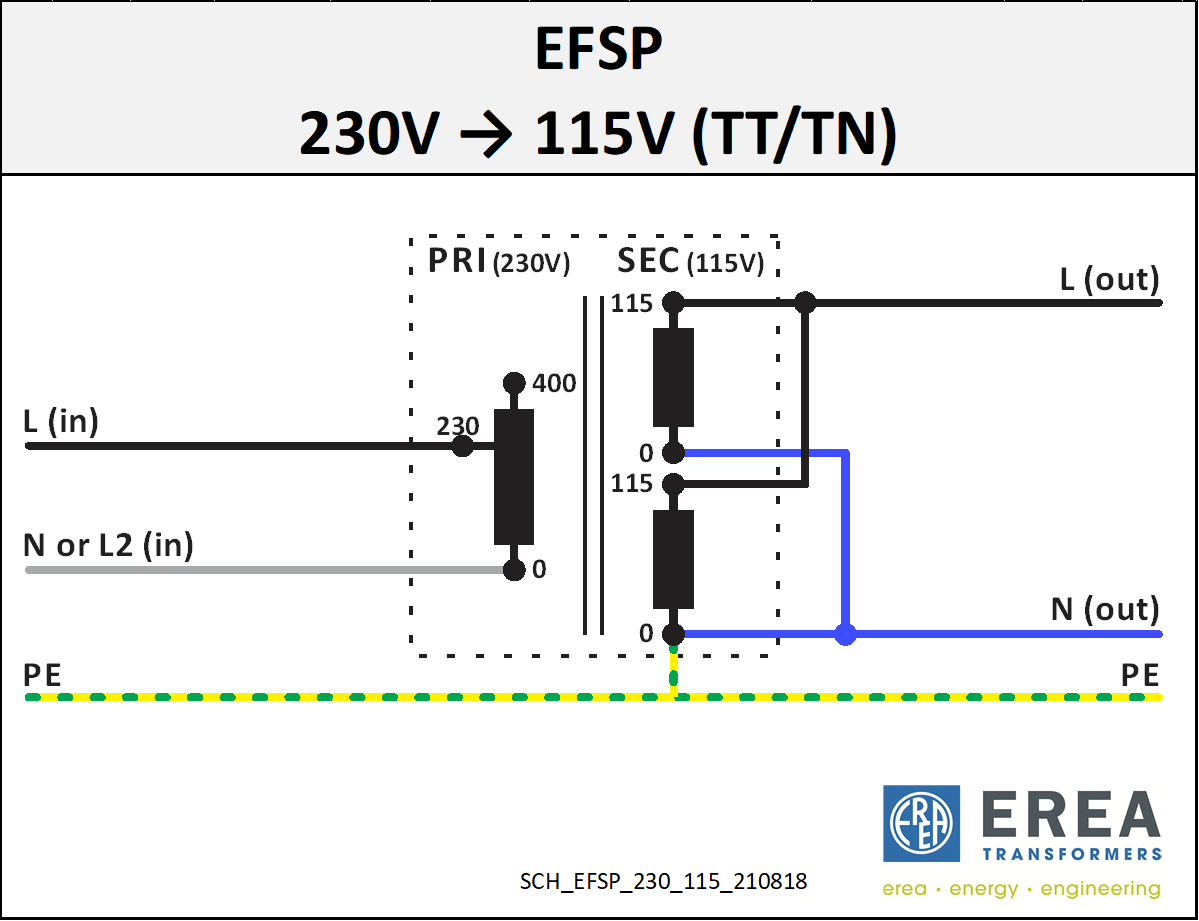

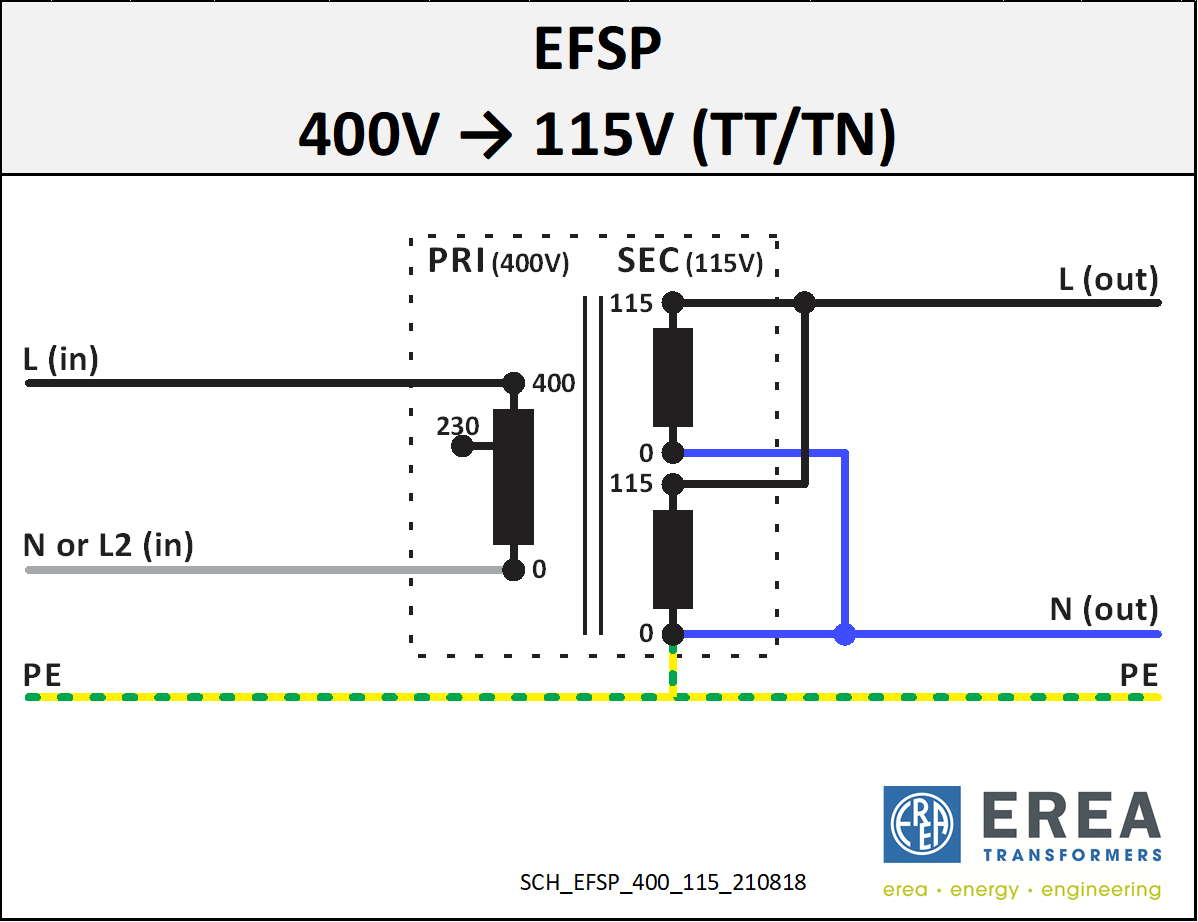

Aansluitschema

Symbool
