ATT 50000
Identificatie
- Artikel nummer
- ATT 50000
- Bijlagen

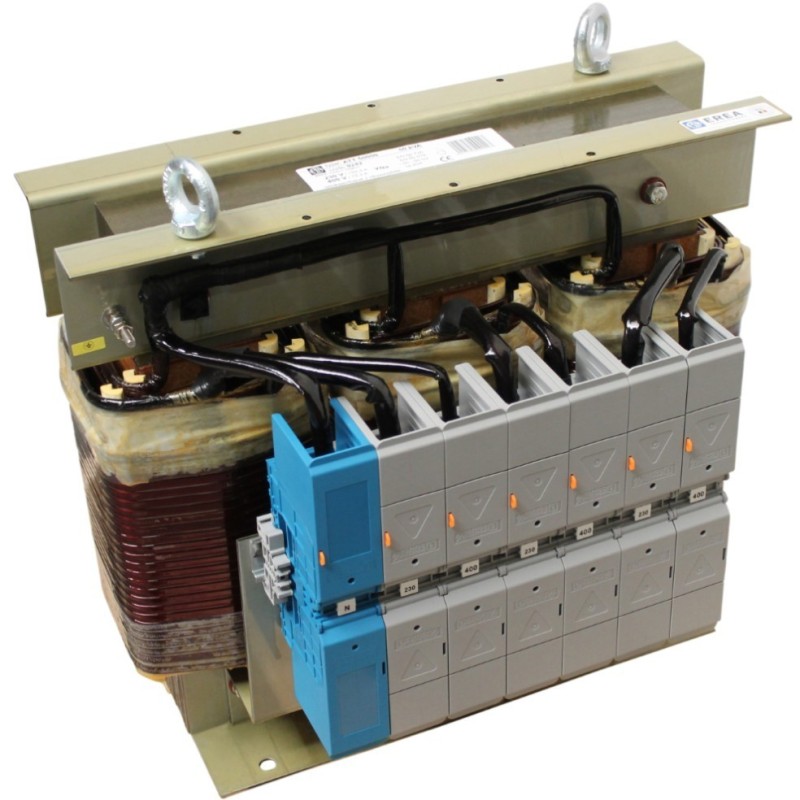

- Driefase spaartransformator - IP00 - U 0-230-400V Y+N - Vermogen 50000VA
- Code
- 9242
- EAN code
- 5414503092427
- Merk
- EREA
- Type
Elektrische eigenschappen
- Vermogen (VA)
- 50000 VA
- Spanning Primair (Vac)
- 3x 0-230-400Vac Y+N
- Spanning Secundair (Vac)
- 3 x 0-230-400Vac Y+N
- Frequentie (Hz)
- 50-60
- Diëlektrische vastheid (Vac)
- -
- Rendement (%)
- 98,4
- Pcu (W)
- 680
- Po (W)
- 130
- Spanningsval (dU%)
- 1,6
- Diëlektrische vastheid t.o.v. de massa (Vac)
- 2500
Algemene eigenschappen
- IP graad
- IP00
- Normen
- EN 60726
EN 60076 - Max. omgevingstemperatuur Ta (°C)
- 40
- Temperatuursklasse
- F
- Toepassing
- Voor industriële toepassingen
- Beschermingsklasse
- Voorbereid voor beschermingsklasse I
Mechanische eigenschappen
- Afmeting A x B x C (mm)
- 480 x 285 x 415
- Afmeting D (mm)
- 320
- Afmeting E (mm)
- 175
- M (kg)
- 101,5
- Primaire aansluiting
- Moerbevestiging M10
- Secundaire aansluiting
- Moerbevestiging M10
- Afwerking
- Onder vacuüm en onder druk geïmpregneerd
- Φ (mm)
- 11
Opties
- Op aanvraag
- Beschermingsgraad IP23, IP44 en IP65
Andere spanningen en andere vermogens
Aansluitingen met contactdozen en met netsnoeren
Met smeltzekeringen
Behandeling voor tropenbestendigheid - Optie Behuizing IP20
- IP20 - Metaal beschermkap - 533x370x470mm - voor transformator ATT40000, ATT50000, ATT63000
- Optie Behuizing IP23
- K23EI400/002
- Optie Demper
- Demper blok voor transformator weight maximum 200 kg
Dimensionering

Elektrisch schema

Aansluitschema
Symbool
