Eenfase beschermingstransformator
230TC6300
€ 1.997,05
Exclusief BTW
Eenfase beschermingstransformator
Vermogen (VA): 6,3 kVA
Spanning Primair (Vac): 15-0-230-400 Vac
Spanning Secundair (Vac): 2 x 0-115 Vac
Afmeting A x B x C (mm): 320 mm x 190 mm x 415 mm
230TC6300
Identificatie
- Artikel nummer
- 230TC6300
- Omschrijving
- Eenfase stuurstroomtransformator - IP00 - Upri 15-0-230-400V // Usec 2x 0-115V - Vermogen 6300VA - Oproepvermogen 17000VA
- Code
- 2211
- EAN code
- 5414503000187
- Merk
- EREA
- Type
Elektrische eigenschappen
- Vermogen (VA)
- 6,3 kVA
- Spanning Primair (Vac)
- 15-0-230-400 Vac
- Spanning Secundair (Vac)
- 2 x 0-115 Vac
- Diëlektrische vastheid (Vac)
- 4500 Vac
- Rendement (%)
- 97 %.
- Pcu (W)
- 166 W
- Po (W)
- 58 W
- Spanningsval (dU%)
- 2,7 %.
- Diëlektrische vastheid t.o.v. de massa (Vac)
- 2500 Vac
- Kortsluitspanning Ucc (%)
- 2,4 %.
Algemene eigenschappen
- IP graad
- IP00
- Normen
- EN 61558-2-4
EN 60742 - Max. omgevingstemperatuur Ta (°C)
- 40 °C
- Temperatuursklasse
- B
- Toepassing
- Alle toepassingen
- Beschermingsklasse
- Voorbereid voor beschermingsklasse I
Mechanische eigenschappen
- Afmeting A x B x C (mm)
- 320 mm x 190 mm x 415 mm
- Afmeting D (mm)
- 210 mm
- Afmeting E (mm)
- 150 mm
- Massa (kg)
- 50 kg
- Primaire aansluiting
- Schroefklemmen 10 mm²
- Secundaire aansluiting
- Schroefklemmen 10 mm²
- Afwerking
- Onder vacuüm en onder druk geïmpregneerd
- Φ (mm)
- 11 mm
Opties
- Op aanvraag
- Beschermingsklasse II
Beschermingsgraad IP23, IP44 en IP65
Andere spanningen en andere vermogens
Aansluitingen met contactdozen en met netsnoeren
Met smeltzekeringen
Met elektrostatische schermen
Behandeling voor tropenbestendigheid - Optie Behuizing IP20 (accessoire)
- U 222748
- Optie Behuizing IP23 (accessoire)
- K23UI240/001
- Optie Demper (accessoire)
- SILENT BLOCK 20
Dimensionering
Elektrisch schema

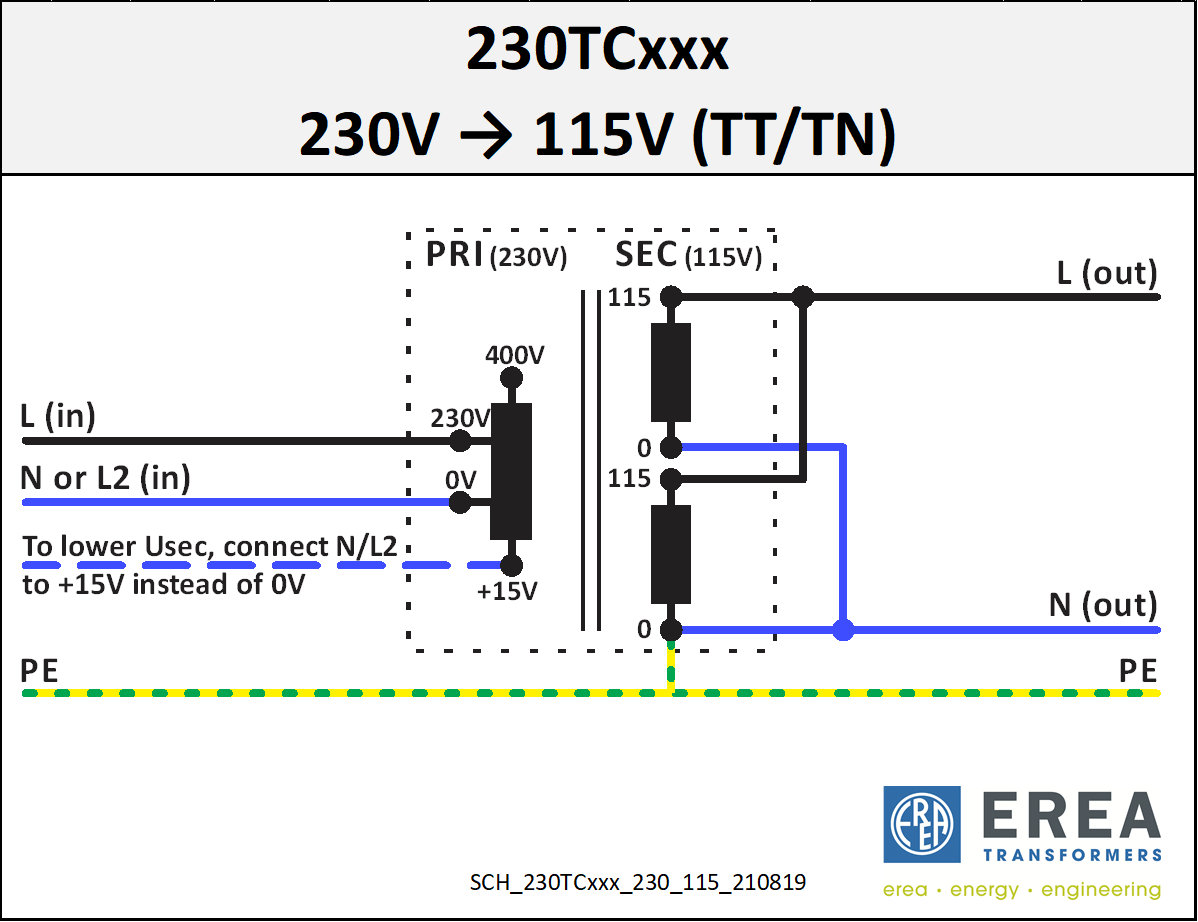

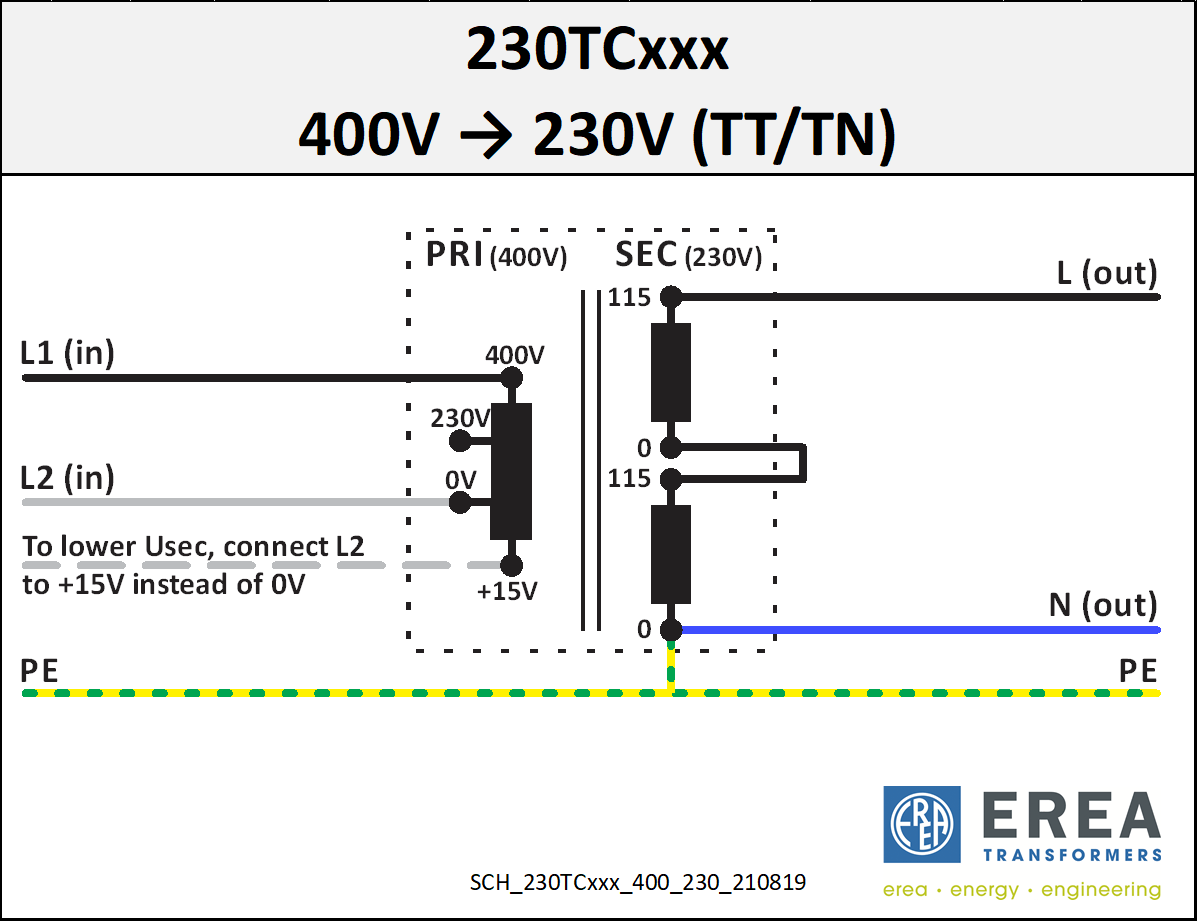

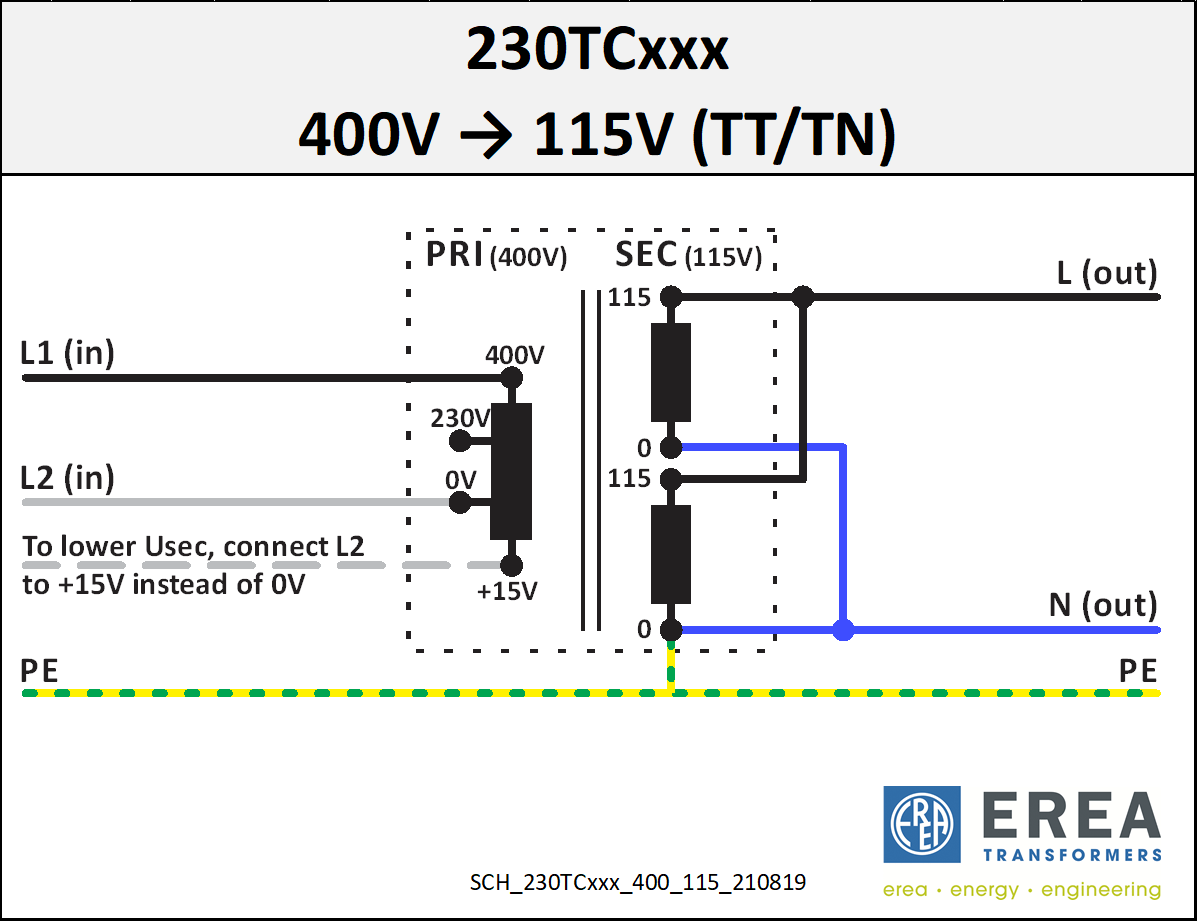

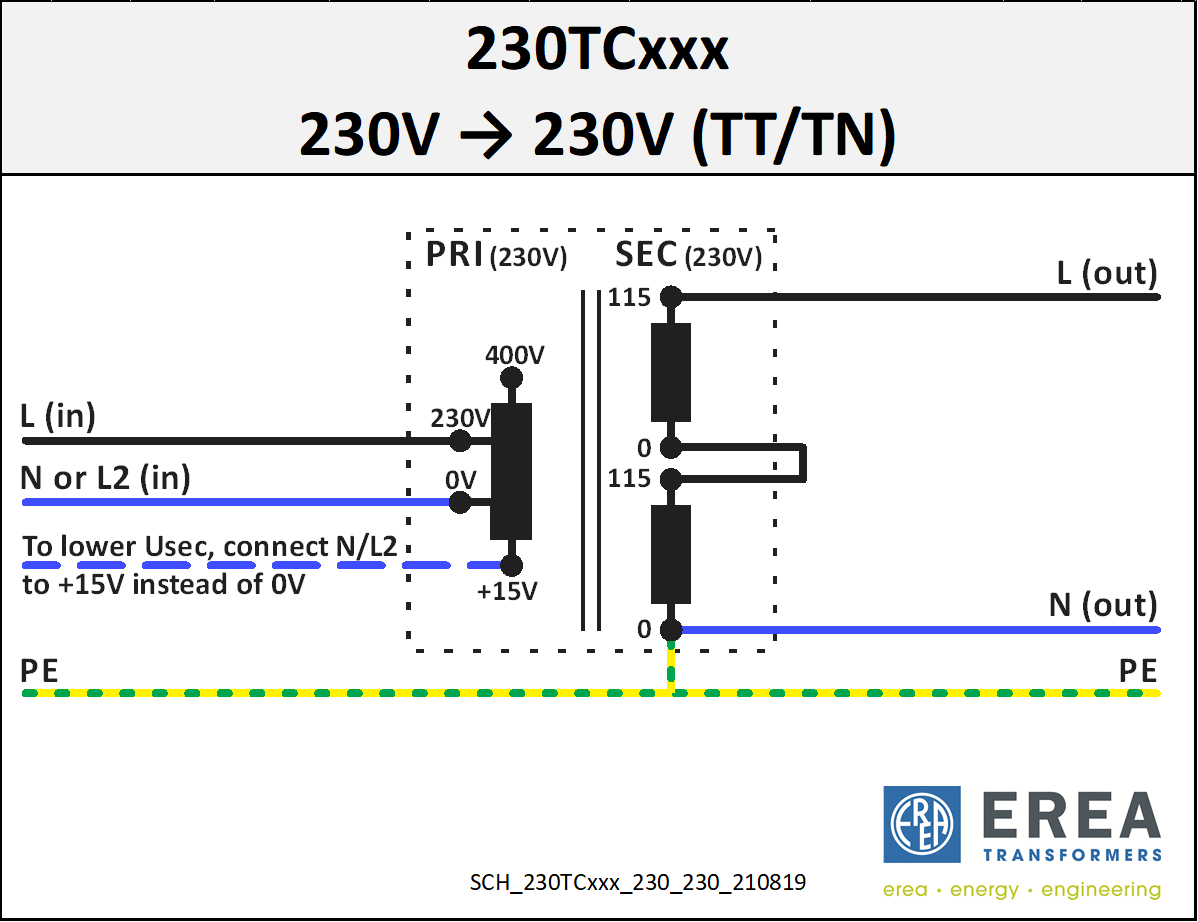

Aansluitschema
Symbool
