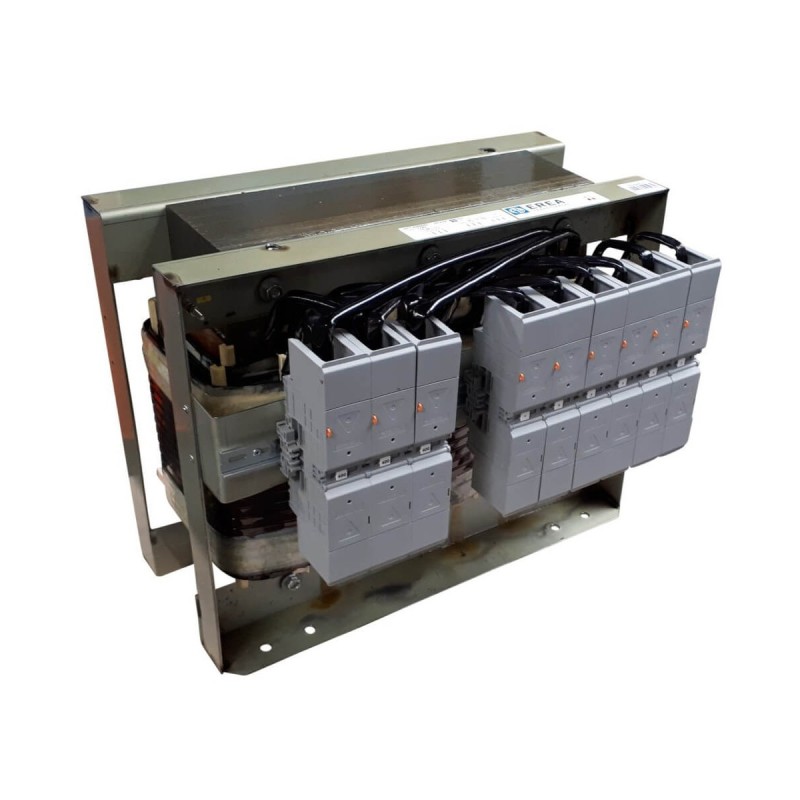

Dreiphasen-Transformator mit getrennten Wicklungen
SPT 63000/D
7.203,46 €
zzgl. MwSt.
Dreiphasen-Transformator mit getrennten Wicklungen
Leistung (VA): 63 kVA
Eingangsspannung (Vac): 3x 400 Vac ∆
Ausgangsspannung (Vac): 3 x 230 Vac ∆ -- 3x 400 Vac Y+N
Abmessungen A x B x C (mm): 640 mm x 385 mm x 500 mm
SPT63000/D
Identifizierung
- Artikelnummer
- SPT63000/D
- Downloads
- Dreiphase-transformator mit getrennten Wicklungen - IP00 - Upri 400V ∆ // Usec 230V ∆ - 400V Y+N - Leistung 63000VA
- Code
- 1742
- EAN code
- 5414503105257
- Marke
- EREA
- Type
Elektrische Eigenschaften
- Leistung (VA)
- 63 kVA
- Eingangsspannung (Vac)
- 3x 400 Vac ∆
- Ausgangsspannung (Vac)
- 3 x 230 Vac ∆ -- 3x 400 Vac Y+N
- Spannungsfestigkeit (Vac)
- 4500 Vac
- Effizienz (%)
- 97,7 %.
- Pcu (W)
- 1101 W
- Po (W)
- 376 W
- Spannungsabfall (dU%)
- 1,79 %.
- Spannungsfestigkeit im Verhältnis zur Masse (Vac)
- 2500 Vac
Allgemeine Eigenschaften
- Schutzart
- IP00
- Gemäß der Vorschrift
- EN 60726
EN 60076 - Höchstumgebungstemperatur ta (°C)
- 40 °C
- Temperaturbeständigkeitsklasse Trafo
- F
- Anwendungen
- Für industrielle Anwendungen
- Schutzklasse
- Vorbereitet für Klasse I
Mechanische Eigenschaften
- Abmessungen A x B x C (mm)
- 640 mm x 385 mm x 500 mm
- Abmessungen D (mm)
- 400 mm
- Abmessungen E (mm)
- 210 mm
- Gewicht (kg)
- 250 kg
- Primäre Verbindung
- Mutterbefestigung M10
- Sekundäre Verbindung
- Mutterbefestigung M10
- Verarbeitung
- Im Vakuum und unter Druck imprägniert
- Φ (mm)
- 11 mm
Optionen
- Auf Anfrage
- Schutzart II
Schutzart IP23, IP44 und IP65
Andere Spannungen un andere Leistungen
Zickzack Schaltgruppen
Anschlüsse mit Steckdosen und Netzkabeln
Mit Sicherungen
Mit elektrostatischen Schirmen
Tropenbeständig - Optie IP20 Gehäuse (Zubehör)
- U 2222723
- Optie IP20 Gehäuse (Zubehör)
- K23EI500/002
- Optie Schwingungsdämpfer (Zubehör)
- SILENT BLOCK 75
Dimensionierung
Elektrisches Schema
Schaltplan
Symbol
