SPT 16000/D/690
Identifizierung
- Artikelnummer
- SPT16000/D/690
- Definition

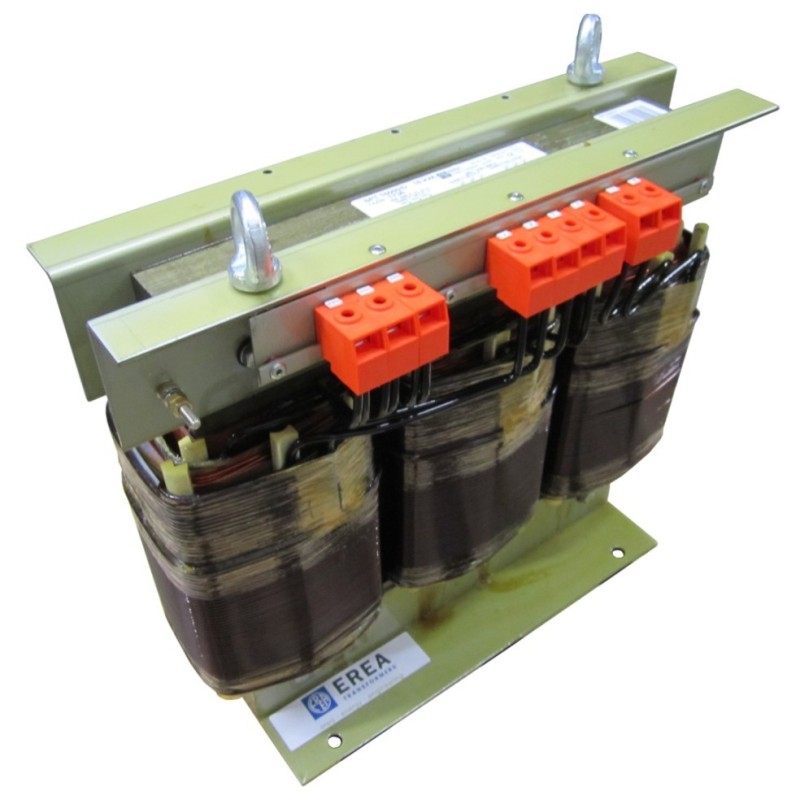

- Dreiphase-transformator mit getrennten Wicklungen - IP00 - Upri 690V ∆ // Usec 230V ∆ - 400V Y+N - Leistung 16000VA
- Code
- 12371
- EAN code
- 5414503123718
- Marke
- EREA
- Type
Elektrische Eigenschaften
- Spannungsabfall (dU%)
- 4,3 %.
- Effizienz (%)
- 95,2 %.
- Pcu (W)
- 695 W
- Po (W)
- 112 W
- Leistung (VA)
- 16 kVA
- Spannungsfestigkeit (Vac)
- 4500 Vac
- Spannungsfestigkeit im Verhältnis zur Masse (Vac)
- 2500 Vac
- Eingangsspannung (Vac)
- 3x 690 Vac ∆
- Ausgangsspannung (Vac)
- 3 x 230 Vac ∆ -- 3x 400 Vac Y+N
Allgemeine Eigenschaften
- Anwendungen
- Für industrielle Anwendungen
- Schutzklasse
- Vorbereitet für Klasse I
- Temperaturbeständigkeitsklasse Trafo
- F
- Schutzart
- IP00
- Gemäß der Vorschrift
- EN 60726
EN 60076 - Höchstumgebungstemperatur ta (°C)
- 40 °C
Mechanische Eigenschaften
- Primäre Verbindung
- Schraubbefestigung 10 mm²
- Sekundäre Verbindung
- Schraubbefestigung 10 mm²
- Abmessungen A x B x C (mm)
- 480 mm x 200 mm x 415 mm
- Abmessungen D (mm)
- 320 mm
- Abmessungen E (mm)
- 160 mm
- Verarbeitung
- Im Vakuum und unter Druck imprägniert
- Gewicht (kg)
- 85 kg
- Φ (mm)
- 11 mm
Optionen
- Optie Schwingungsdämpfer (Zubehör)
- SILENT BLOCK 50
- Optie IP20 Gehäuse (Zubehör)
- U 2222720
- Optie IP20 Gehäuse (Zubehör)
- K23EI400/005
- Auf Anfrage
- Schutzart II
Schutzart IP23, IP44 und IP65
Andere Spannungen un andere Leistungen
Zickzack Schaltgruppen
Anschlüsse mit Steckdosen und Netzkabeln
Mit Sicherungen
Mit elektrostatischen Schirmen
Tropenbeständig
Dimensionierung

Elektrisches Schema

Schaltplan


Symbol
