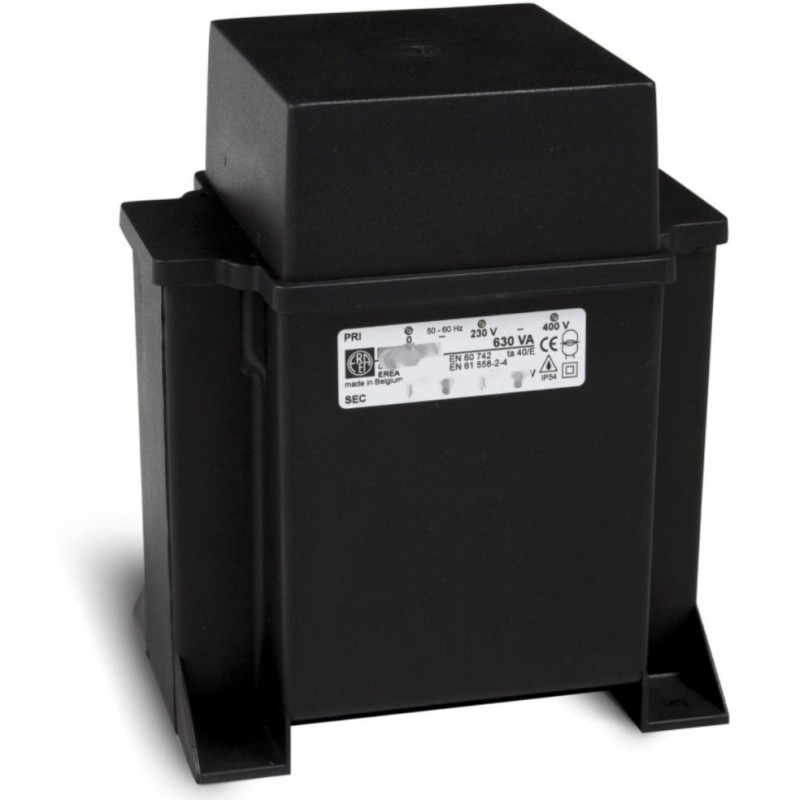

Einphasen-Trenntransformator
EF 42SB630
344,82 €
Ohne MwSt
- Nicht auf Lager
Einphasen-Trenntransformator
Leistung (VA): 630 VA
Eingangsspannung (Vac): 230-400 Vac
Ausgangsspannung (Vac): 42 Vac
Abmessungen A x B x C (mm): 165 mm x 120 mm x 185 mm
EF 42SB630
Identifizierung
- Artikelnummer
- EF 42SB630
- Definition
- Einphase-Trenntransformator IP54 - Upri 230-400V // Usec 2x 0-115V - Leistung 630VA
- Code
- 2069
- EAN code
- 5414503003560
- Marke
- EREA
- Type
Elektrische Eigenschaften
- Leistung (VA)
- 630 VA
- Eingangsspannung (Vac)
- 230-400 Vac
- Ausgangsspannung (Vac)
- 42 Vac
- Spannungsfestigkeit (Vac)
- 4500 Vac
- Effizienz (%)
- 94 %.
- Pcu (W)
- 23 W
- Po (W)
- 20,5 W
- Spannungsabfall (dU%)
- 3,6 %.
- Spannungsfestigkeit im Verhältnis zur Masse (Vac)
- -
- Kurzschlussspannung (Ucc %)
- 3,2 %.
Allgemeine Eigenschaften
- Schutzart
- IP54
- Gemäß der Vorschrift
- EN 61558-2-4
EN 60742 - Höchstumgebungstemperatur ta (°C)
- 40 °C
- Temperaturbeständigkeitsklasse Trafo
- E
- Anwendungen
- Für alle Anwendungen
- Schutzklasse
- II
Mechanische Eigenschaften
- Abmessungen A x B x C (mm)
- 165 mm x 120 mm x 185 mm
- Abmessungen D (mm)
- 130 mm
- Abmessungen E (mm)
- 95 mm
- Gewicht (kg)
- 11,5 kg
- Primäre Verbindung
- Schraubbefestigung 6 mm²
- Sekundäre Verbindung
- Schraubbefestigung 6 mm²
- Verarbeitung
- Mit Kunstharz vakuumvergossen
- Φ (mm)
- 6 mm
Optionen
- Auf Anfrage
- Andere Spannungen und Leistungen
Anschlüsse mit isolierten Drähten und Netzkabeln
Mit Sicherungen
Mit elektrostatischen Schirmen - Optie IP20 Gehäuse (Zubehör)
- -
- Optie IP20 Gehäuse (Zubehör)
- -
Dimensionierung
Elektrisches Schema
Schaltplan
Symbol
