230TC4000
Identifizierung
- Artikelnummer
- 230TC4000
- Definition
- Einphase-Steuertransformator IP00 - Upri 15-0-230-400V // Usec 2x 0-115V - Leistung 4000VA - Inrush Leistung 11000VA
- Code
- 2210
- EAN code
- 5414503000170
- Marke
- EREA
- Type
Elektrische Eigenschaften
- Spannungsabfall (dU%)
- 2,9 %.
- Effizienz (%)
- 96 %.
- Pcu (W)
- 118 W
- Po (W)
- 50 W
- Leistung (VA)
- 4 kVA
- Spannungsfestigkeit (Vac)
- 4500 Vac
- Spannungsfestigkeit im Verhältnis zur Masse (Vac)
- 2500 Vac
- Kurzschlussspannung (Ucc %)
- 2,5 %.
- Eingangsspannung (Vac)
- 15-0-230-400 Vac
- Ausgangsspannung (Vac)
- 2 x 0-115 Vac
Allgemeine Eigenschaften
- Anwendungen
- Für alle Anwendungen
- Schutzklasse
- Vorbereitet für Klasse I
- Temperaturbeständigkeitsklasse Trafo
- B
- Schutzart
- IP00
- Gemäß der Vorschrift
- EN 61558-2-4
EN 60742 - Höchstumgebungstemperatur ta (°C)
- 40 °C
Mechanische Eigenschaften
- Primäre Verbindung
- Schraubbefestigung 10 mm²
- Sekundäre Verbindung
- Schraubbefestigung 10 mm²
- Abmessungen A x B x C (mm)
- 240 mm x 180 mm x 310 mm
- Abmessungen D (mm)
- 150 mm
- Abmessungen E (mm)
- 140 mm
- Verarbeitung
- Im Vakuum und unter Druck imprägniert
- Gewicht (kg)
- 35 kg
- Φ (mm)
- 11 mm
Optionen
- Optie Schwingungsdämpfer (Zubehör)
- SILENT BLOCK 20
- Optie IP20 Gehäuse (Zubehör)
- U 222751
- Optie IP20 Gehäuse (Zubehör)
- K23UI180/001
- Auf Anfrage
- Schutzart II
Schutzart IP23, IP44 und IP65
Andere Spannungen un andere Leistungen
Anschlüsse mit Steckdosen und Netzkabeln
Mit Sicherungen
Mit elektrostatischen Schirmen
Tropenbeständig
Dimensionierung

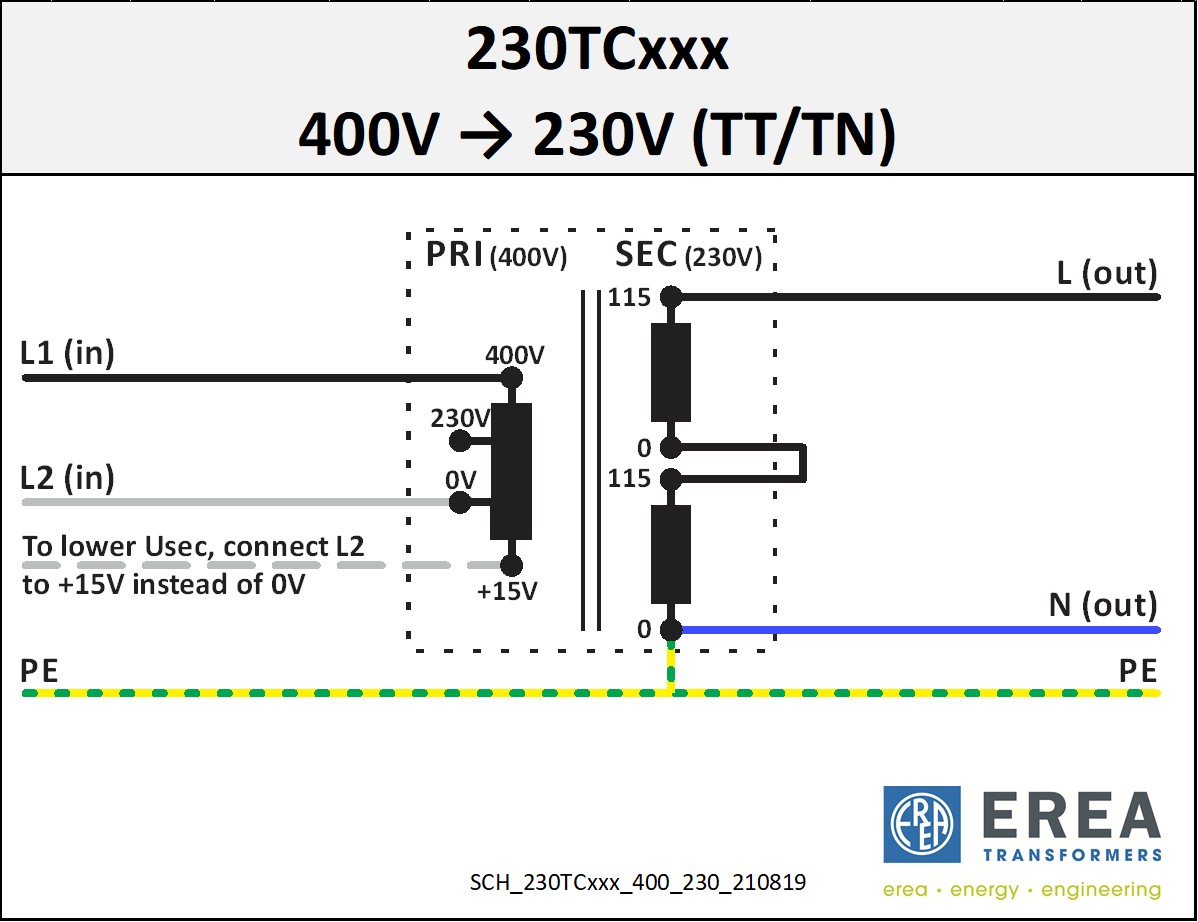

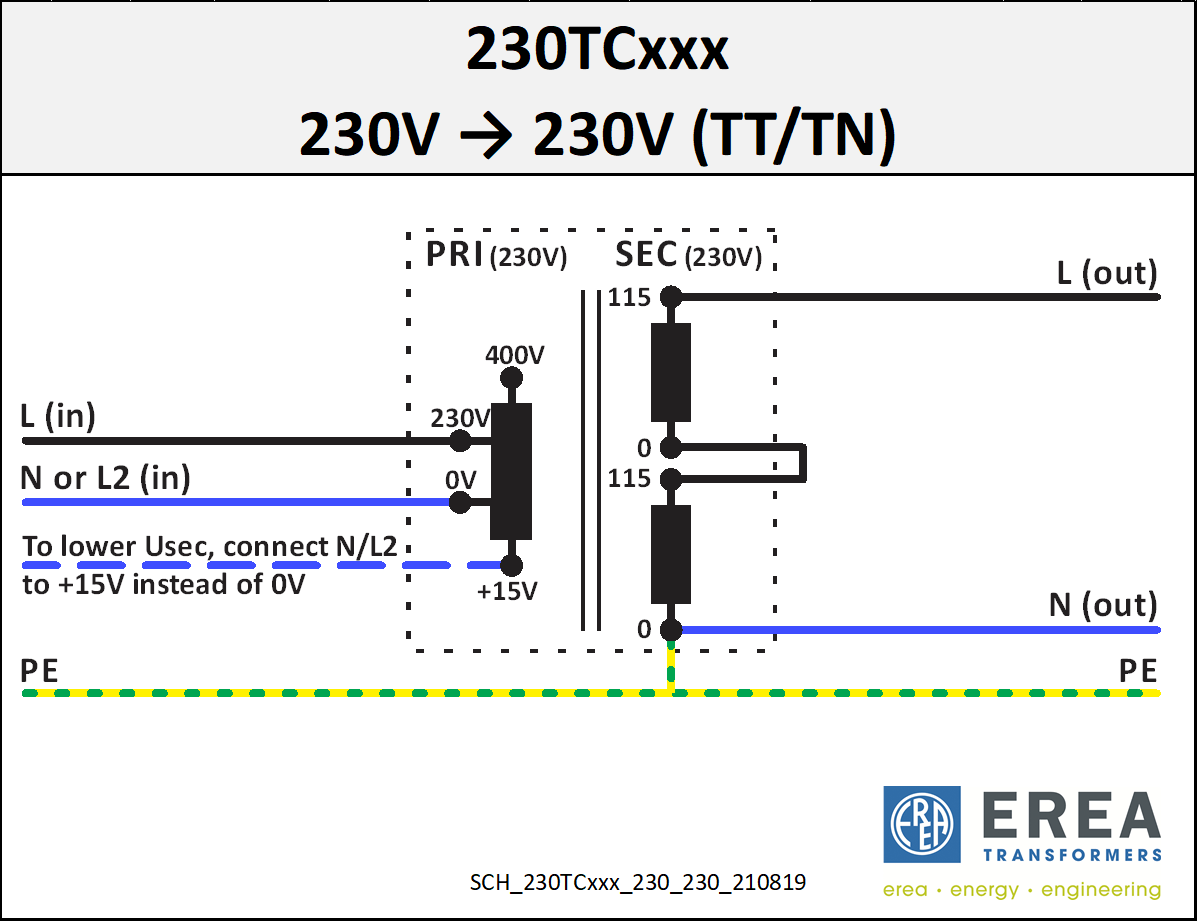

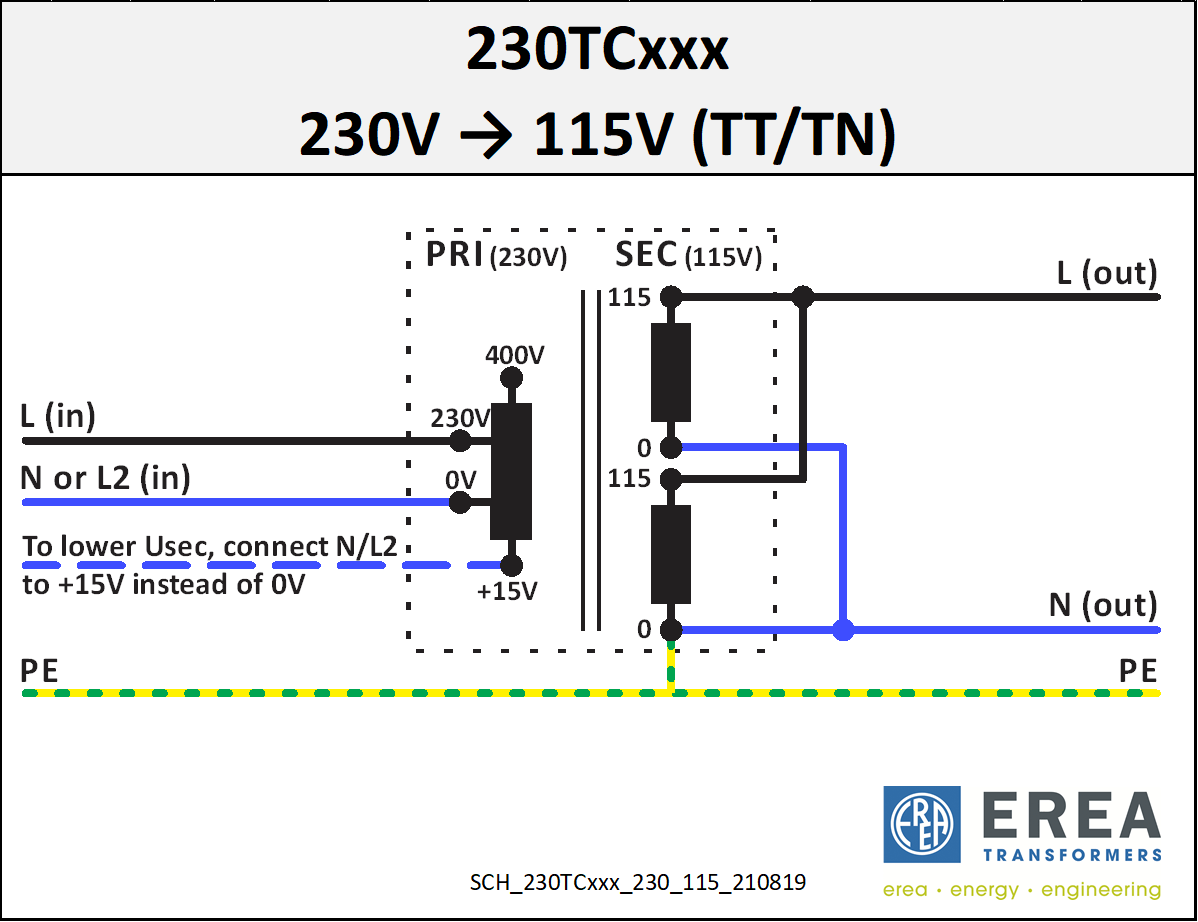

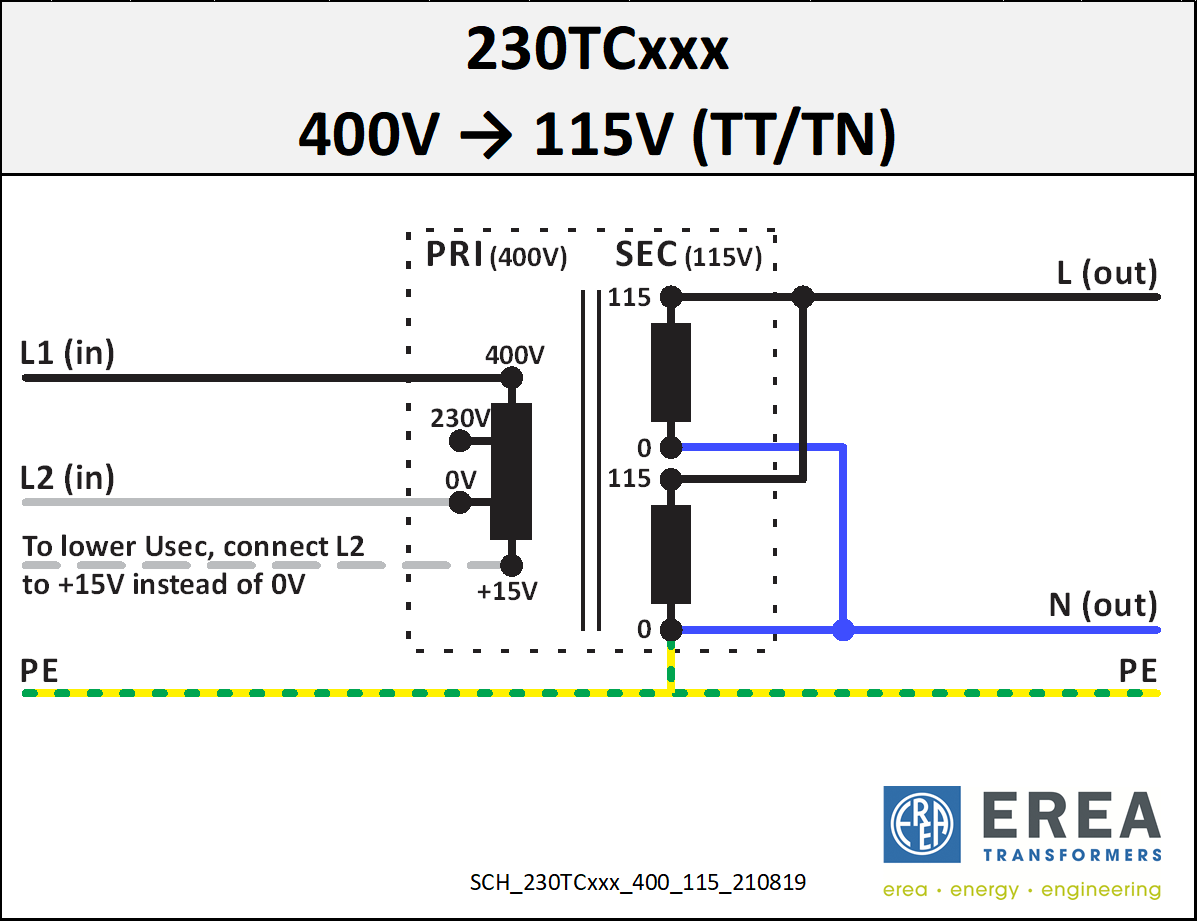

Elektrisches Schema

Schaltplan




Symbol
